下图表示：设计热指标及年运行费用

    上海地区    采暖面积 100平米  每年12月10日---3月10日元/月

长沙恒晖碳晶（地暖）有限公司(上海谦亿碳晶地暖湖南总经销)

地址：长沙市荷花路240号‘谦亿碳晶地暖’门店

     （万家丽建材广场南侧）

温暖热线：0731-85133531   15874866154  易小姐

     QQ: 39103581

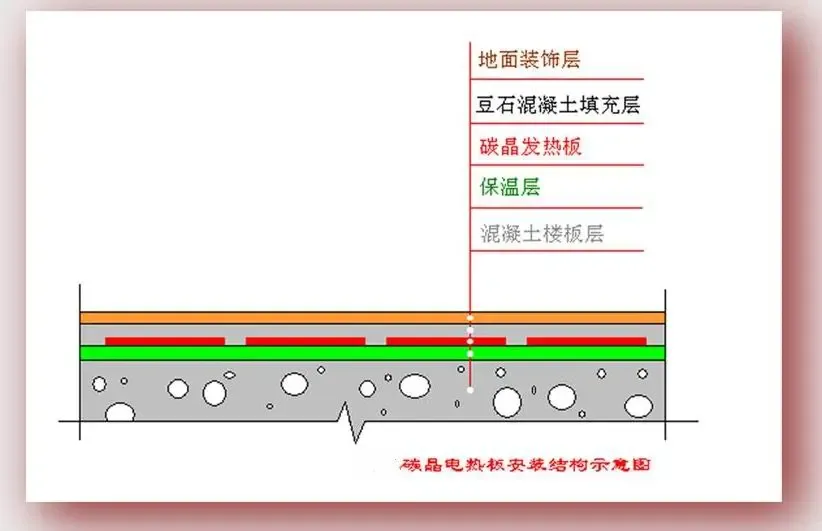

谦亿碳晶地暖一般结构

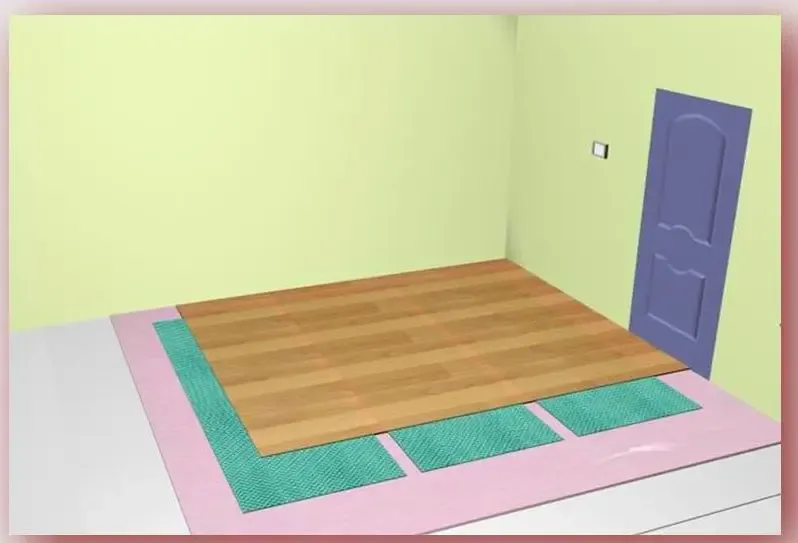

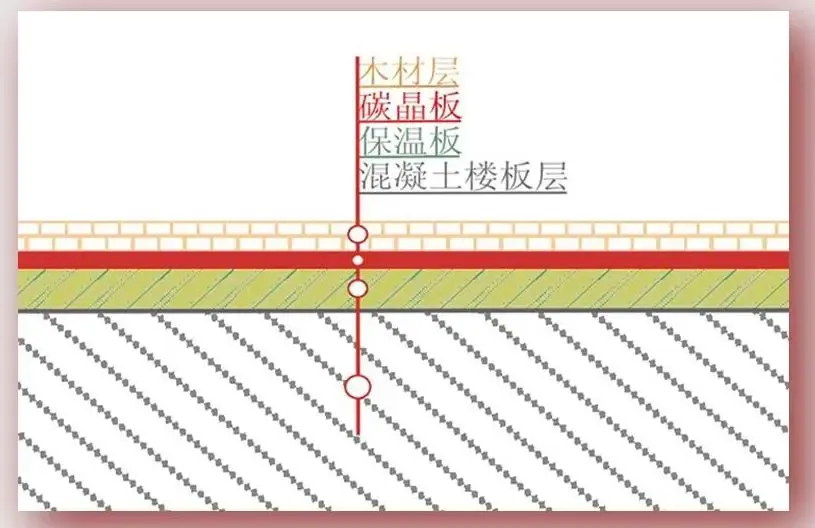

木材地面下的碳晶地暖系统结构

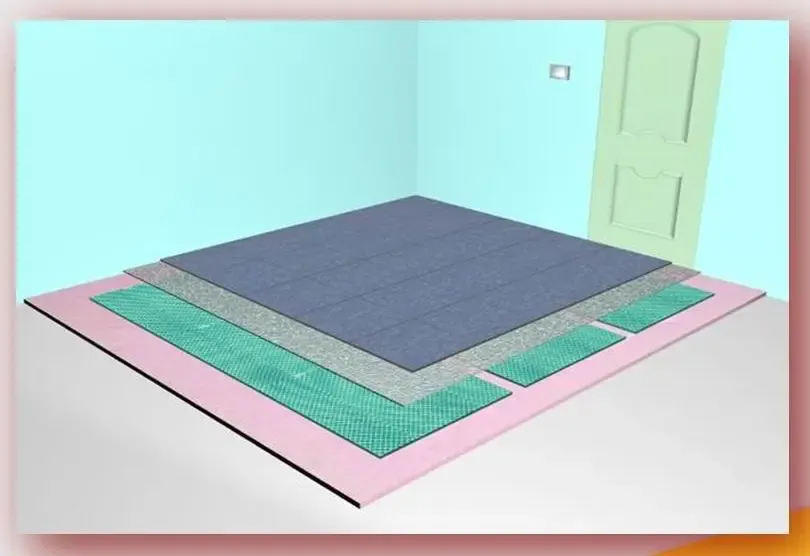

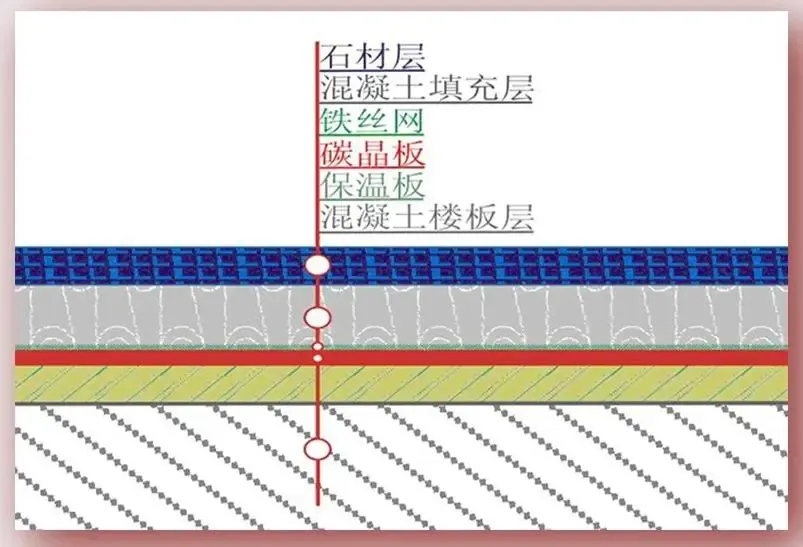

石材地面下的碳晶地暖系统结构

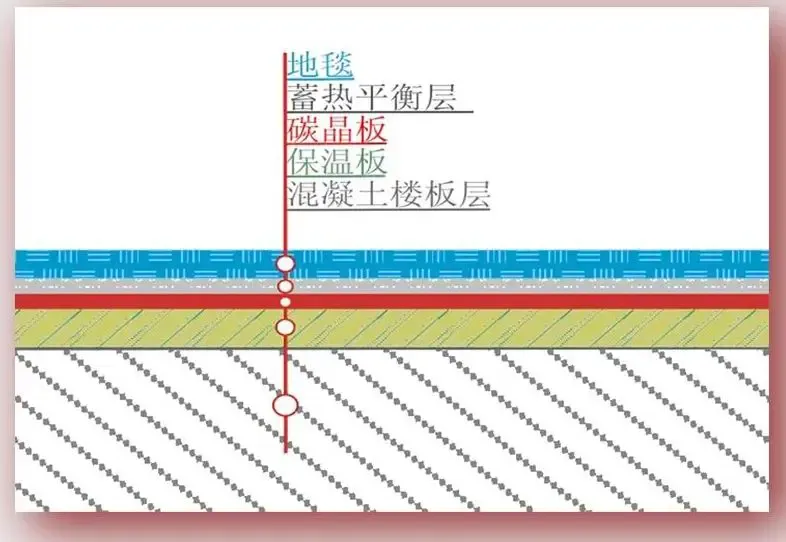

地毯下的碳晶地暖系统结构

散热片网址：www.markel.com.cn

碳素晶体是由改良性的碳素类材料，在高温、高压环境中，经过球磨、软化、提纯等多道工序而提炼出来的纳米级微小晶体，大量的碳素晶体在电场作用下，能够相互磨擦、震荡、晶体在电场的作用下作布郎运动，并产生大量的热量，从而实现电能到热能的转换。

     谦亿碳晶地暖系统是以碳素晶体发热（又称：碳晶板）为主要制热部件而开发出的一种新型地面低温辐射采暖系统。碳晶地暖的原理是将平面碳晶板铺设在地面材料以下。碳晶板在电场作用下，板面温度升高至40度至50度，并不断通过紧贴碳晶板的地面材料，将热量传递到地板或地砖表面。此时的地面温度升高并维持在30度左右。同时，碳晶板大量产生向上的远红外波，对室内环境进行制热。因为碳晶板的优异平面制热特性，因此，在同样达到国家地面采暖温度标准（30度）的条件下，碳晶地暖系统无须像其它的管、线地暖系统一样；必须将制热、散热体的温度维持在70度的高温，所以，碳晶地暖对地面材料的损伤最小，制热更快，更加的节能。

制热原理

碳晶地暖的制热原理是将平面碳晶板铺设在地面饰材以下。碳晶板在电场作用下，碳晶分子做布郎运动并摩擦产生热量，使碳晶板面温度升高，并不断通过紧贴碳晶板的地面材料，将热量均匀传递到地板或地砖表面。被加热的地面再将热量缓缓的向室内贴近地面的空气传递。受“热空气轻、冷空气重”这一热学原理的作用，紧贴地面的空气受热后迅速上升，冷空气不断补充到地面被升温加热……如此循而往复。最终空气的上下垂直对流作用带动室内环境温度的提升。
    同时，碳晶板会大量产生向上的远红外波，对室内物体进行制热。实践证明，在人体感到同样舒适的环境下，红外线采暖比空气对流采暖所需的环境温度低2℃左右。因此，通过碳晶地暖系统采暖的室内，人体感到的是“热而不燥”，全身温暖而头脑清新。并且，碳晶地暖的红外线辅助采暖作用，使采暖的能耗显著降低。碳晶地暖是真正的“买得起、用得起”的地暖产品。

地暖系统构成
   碳晶地暖系统由四大系统构成：发热系统，保温系统，控温系统、电路系统。
    ◆“发热系统”的主要核心发热部件为碳素晶体发热板；
    ◆“保温系统”的主要材料为聚苯乙烯挤塑板。保温系统的作用是杜绝碳晶板所产生的热量向地坪方向的流失，并强制热量向室内传递；
    ◆“控温系统”的主要部件为电采暖温控器。温控器通过感应采暖室内环境温度的变化，来控制碳晶板所提供的热量。合理的采暖温度的设定可大大提高系统的有效工作效率，并减少能耗；
    ◆“电路系统”由电源管线等安装辅材组成。
     碳晶地暖系统的所有系统构件均选用同类产品中品牌知名度最高、质量最稳定、售后服务最佳的生产厂商产品。地暖系统的采暖标准设定完全依据了国家《地面辐射供暖技术规程》所要求的各项技术指标。地暖系统的施工标准遵循了国家《建筑电气工程施工质量验收规范》所规定的执行标准。

                    碳晶地暖常见之问答

一、我家装了空调还有必要要装地暖吗？

答：有必要。

          空调，取暖的权宜之计。

空调作为一件制冷工具是非常优秀及效率非常高的产品，但空调在制热时，它能耗极大，空调的安装位置一般都在房间的上部适合制冷、冷气重、向下流动，热气轻、向上流动，空调在制热的时候正好与这一原理相悖，造成空间上部温度高，下部温度低，上下温差至少10度，如果空间高度大，温差会更大。空调的强制空气对流的运行方式造成空气混浊、干燥、给人体带来极大的不舒适感及容易造成封闭空间的扬尘。

二、碳晶地暖安全吗？

答：安全。碳晶发热板的发热原理是：在电场作用下，碳晶分子间发生布郎运动，摩擦发热；碳晶是半导体且碳晶发热板是大面积平面发热材料,穿过其单位面积的电流非常之小,即使碳晶板被打穿也不会漏电和影响发热。

三、碳晶板的连接是否安全？

答：每张碳晶板都采用并联的方式安装，主线没有断接点，接线点采用T字形接口并采用焊接及冷压接线接头保护，热缩管热封，套穿PVC线管。所以整个连接过程是绝对安全可靠的。

四、什么是碳晶板的远红外线辐射？它有什么作用？

答：远红外线是指6μm-15μm波段的红外线，它对人体有极强的保健作用，并且对风湿性关节炎有极好的缓解作用，能促进人体微循环，促进人体内钙的生成及吸收，有舒筋活血之功效，被誉为“生命之光”。世界卫生组织多年来一直大力推荐远红外线的理疗保健作用。

五、碳晶地暖的使用费用如何？

答：碳晶地暖的电热转换率接近1：1，非常节能。100平方米的标准建筑、标准层高及双层保温玻璃情况下，冬天每月全天运行，平均使用费用不足700元。

六、碳晶地暖是否会有电磁辐射？

答：碳晶电热板经上海电器设备科学研究所的检测，其6个位置的贴近电磁辐射为：3.19，2.18，0.07，0.17，0.49，0.63个μT且其衰竭为距离的十几次方。 对应于电脑主机的贴近电磁辐射1000μT来说，几乎没有电磁辐射。对人体无害。

七、碳晶地暖会不会把地板烤焦？

 答：不会。

碳晶发热板为低温平面辐射发热材料，其工作状态的表面温度≤50℃，作为地面材料的地板的温度≤39℃，此温度是不会对任何符合国家行业标准的木材地面产生不良影响的。

八、碳晶地暖是否可以在沐浴房中铺装？

答：建议不要在淋浴房的淋浴区下铺设。因为在淋浴房的使用过程中，地面上大量的积水会吸收大量的热量，故无法达到采暖的效果。

九、碳晶地暖在安装时是否要先做地面找平？

答：是的。

地面必须保持平整。碳晶地暖在安装时碳晶电热板下要铺装保温的隔热板，地面不找平会破坏保温层并影响地面材料的铺装。

十、碳晶地暖对实木地板有影响吗？

答：碳晶发热板为低温平面辐射发热材料，其工作状态的表面温度≤50℃，实木地板背面温度≤39℃，表面温度≤32℃，通过传导及辐射把热量传递到采暖空间，如同夏季的温度环境，所以只要是正规厂家生产的符合国家标准的实木地板都可以与碳晶板配套使用。

十一、碳晶地板是否可以在无腿大型家具下铺装？

答：应在设计时避开无腿大型家具。因为碳晶板在两面都无法有效散热的情况下温度会叠加，使局部温度过高，长此以往，亦或损坏家具或地面材料。而且其热量也无法穿透厚重的覆盖物作用于环境中，所以也就没有意义了，故建议避开无腿大型家具进行铺装。

十二、碳晶地暖的使用寿命是多少？

答：根据国家红外及工业电热产品质量监督检验中心的检验报告，我公司的碳晶发热板使用寿命在10万小时以上。按照每年冬季使用100-120天计算，碳晶板在地下的使用寿命是42-46年，基本与建筑物寿命等同。

十三、碳晶地暖是否会漏电？

答：1、国家红外及工业电热产品质量监督检验中心的检验报告显示：碳晶发热板在工作状态下每平方米漏电仅为0.013mA,远远低于国家标准的0.08mA。

2、所有电线、辅材均为国家3C认证产品。

3、专业安装队伍，施工中严格按照国家工程施工规范操作。

4、有经验丰富的施工监理对安装过程进行监督及验收。

所以从根本上杜绝了安装上的隐患。

十四、碳晶地暖怎么使用会更节能？

答：1、日常使用建议将采暖空间温度设定为18℃-20℃，家里无人活动区域则定在8℃-10℃间保温，长期外出关闭温控器。

2、采暖房间应具备合理的保温措施，尽量减少室内热量散失。

3、增加低电价时段的运行时间储热。

十五、可不可以在很少的区域铺装？

答：可以。

碳晶发热板理论上可以一片起装，但设计要求为每平米100-120W的功率才能达到采暖要求，故在大环境中小面积铺装只能作为补充采暖使用。

十六、对层高影响大吗？

答：碳晶发热板为0.8㎜，底部保温层为20㎜，故对层高的影响为现所有地面采暖方案中最小的。

十七、地砖在长时间加热后是否会开裂？

答：不会。

地砖都是经过高温处理烧制的，大理石也是耐高温的。碳晶发热板是低温面状均匀发热材料。工作时表面温度为≤50℃，地面材料冷热点温差≤5℃。在这样的温度环境下，是绝不可能使地砖或大理石开裂的。

十八、万一有大量的水泼到地面上并渗透下去要紧吗？

答：水不会对碳晶板本身有任何影响，我们的碳晶地暖系统入水泥前是经过防水处理的，即使是木地板下的线路连接也是密封绝缘防水的。如出现此情况可以用15℃的低温慢慢把渗入地板下面的水份烘干即可。

十九、装了地暖是否还要开空调？

答：不需要。

碳晶地暖开启后，地面材料约20 分钟即可感到发热，约30-60分钟后就能达到室内的采暖温度，（第一次开启使用地暖，升温时间会长些，也会因采暖空间的保温条件、建筑标准情况不同而各异）故如再开启空调将是浪费能源了。

二十、碳晶板在铺装时是满铺的吗？

答：不是，正确的铺装方法为离外墙50cm、内墙30cm，板子间的间距为15—20cm。

二十一、为什么要离外墙壁50cm，内墙30cm？

答：因为在离墙50—30cm处都会有些家具摆放，家具下铺设没有任何意义，主要是在人群活动范围内采暖。如果是无脚家具，还会热量迭加，不易散热，造成地面温度不均。铺装时需让开无脚家具。

二十二、什么是液晶编程式温控器？

答：编程式温控器可以在一周时间内设定每天几个时段的温度和开闭时间，从而使用户更合理有效的使用碳晶采暖系统，更大限度的降低能耗，提高生活质量。

二十三、我家客厅60m²,只是想在放沙发的地方铺设15m²左右的碳晶地暖，可以吗？

答：可以，

碳晶地暖可以整体铺设，亦可局部铺设。用户可以根据需要和经济条件任意决定铺设面积。

不过15片碳晶板的总功率为1800W，故不可能使60m²,的房间达到舒适的环境温度，所以只能作为补充采暖。

二十四、在铺设碳晶地暖前我要做些什么准备工作？

答：请您的装饰公司把2.5mm的三相线排至温控开关位置，预埋86型开关盒，并在开关盒下预埋6分电工管至地面，在电控箱里单独走回路，并做基本平衡。地面找平，清理堆积杂物。

二十五、可以在铺设碳晶地暖的地面上铺上大块的羊毛地毯吗？

答：不建议，

因为过厚过大太密的地毯的覆盖将使热量散发不出，大大影响采暖效果。

二十六、可以直接在碳晶电热板上铺地毯吗？

答：不可以。可以先在碳晶板上铺设细木工板或九厘板，细木工板或九厘板上事先均匀的打好若干眼孔，再铺设相对较薄的透气性良好的混纺背麻地毯。

二十七、每平米的单价是指碳晶发热板的实际面积单价吗?

答：不是。

每平米单价是指每平方米实际采暖空间面积单价。设计要求是每片（100-120W）的碳晶发热板（900*600*0.8mm）可供1㎡的空间采暖。所以每㎡的单价也就是每片碳晶板的单价。

二十八、为什么说碳晶发热板是节能环保型产品？

答：碳晶板的电能转换率达到98%，电能基本上完全转换成热能。

红外线辐射热量，升温速度快。既用即热。

无论静态还是在工作状态下，产品不产生任何有毒有害物质。且可吸附和中和环境中的游离苯。没有电磁辐射。

获国家工程装修无毒害绿色产品证书。

二十九、我住的租借房，装了你们的地暖退租时可以拆走吗？

答：如果你选择的地面材料是实木地板或复合地板，拆装则较为方便。

碳晶地暖低温辐射供暖技术，实现了地暖行业第三次革命性跨越，下面就碳晶地暖与水暖进行全面综合的比较。

安装

碳晶地暖：碳晶板 温控器          100m²需2人一天

水      暖：散热器（盘管）、分集水器、锅炉三大部分，安装难度高，系统维护、调试成本高。100m²需4人5天。

采暖效果：

碳晶地暖：真正的低温平面发热、预热时间40分钟以内，同时达到地面均热，冷热点温差5^。C。

水    暖：盘管高温散热，预热时间3小时以上，地面达到均匀至少4小时以上，冷热点温差10^。C。

相关耗材

碳晶地暖：由于板面均热在40。C左右，因此地面混凝土层在2-3cm左右即可，无需加装钢丝网等辅材。

层高影响

碳晶地暖：保温层2cm 混凝土层2cm=5cm。

水    暖：保温层5cm 盘管2cm 混凝土5cm=12cm

使用能耗

碳晶地暖：目前电-热转换效率最高的材料，

          1、非金属、大面积，无线损；

          2、40^。C低温大面积均热减少了地面热传递损耗。

          3、面层2cm，减少了蓄热损耗，每个采暖区域可单独分别控制，经验数值，100m²房间每月电费700元以下。

水   暖：1、锅炉在燃烧时排烟管口120^。C-200^。C的废气排放带走大量的热能；

           2、采暖锅炉的最低燃烧阀值50%，当100m²房间只需10m²采暖时，其燃烧值还是50%，经验数值：100m²每月1800元以上。

使用寿命

碳晶地暖：地下碳晶板寿命50年以上无任何老化现象（特种树脂层可耐硫酸腐蚀15年），温控器3-8年。（国产、进口）

水    暖：铜质分水器8年，锅炉整体寿命10-15年，锅炉主要部件5年更换（自费），管道内水垢必须每年专人清洗，检修系统。

对身体的益处

碳晶地暖：红外线发热，加速血液循环，改善脑组织微循环状况，加强新陈代谢，改善皮肤质量，预防因尿酸过高而引致骨胳关节疼痛。

水    暖：无

安装面积选择

碳晶地暖：用户可根据自己实际需要，选择安装面积，想装多少就装多少。

水    暖：不能自由选择安装面积和范围。

安全性

碳晶地暖：完全绝缘防水处理，安全无忧。

水    暖：管道接头漏水,造成财产损失,影响人身安全。
